近两年，储能市场泛起快速生长，发电侧、用电侧都泛起很大的储能需求，其中，集装箱储能系统是针对移动储能市场的需求开发的集成化储能系统，其内部集成电池柜、锂电池治理系统、集装箱动环监控系统，并可凭据客户需求集成储能变流器和能量治理系统 。今天，我们主要盘点下储能集装箱内部的结构设计 。
目前市面上，储能集装箱内部电柜的装置方法主要有两种：
1、两端开门、电柜面劈面排布，中间预留过道，并开门端装置控制、消防、配电等；
2、两侧开门，电柜背对背装置，在两端装置控制、消防、配电等 。

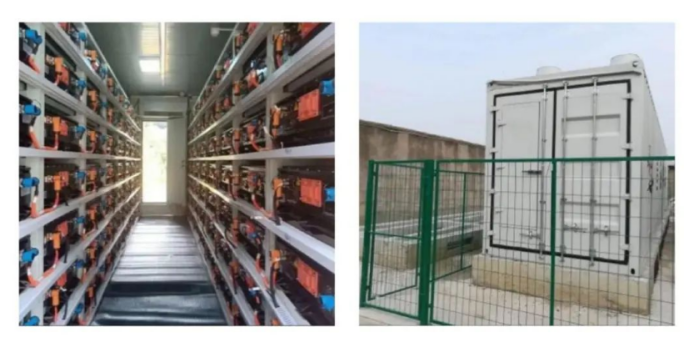

两端开门方法

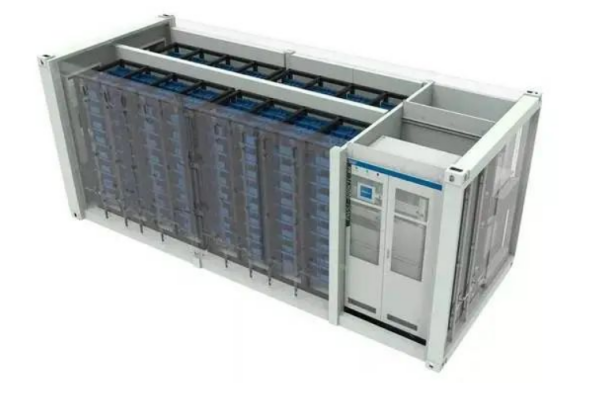

两侧开门方法
储能集装箱凭据质料分类分为铝合金集装箱、钢制集装箱和玻璃钢制集装箱，其中铝合金集装箱优点是重量轻，外表美观，防腐化，弹性好，加工便当以及加工费、修理费低，使用年限长；缺点是造价高，焊接性能差；钢制集装箱优点是强度大，结构牢，焊接性高，水密性好，价格低廉；缺点是重量大、防腐性差；玻璃钢制集装箱优点是强度大，刚性好，内容积大，隔热、防腐、耐化学性好，易清扫，修理简便；缺点是重量大，易老化，拧螺栓处强度降低 。
储能集装箱的设计主要分为两部分，一是电池仓，电池仓主要包括电池、电池架、BMS控制柜、七氟丙烷灭火柜、散热空调、烟感照明、监控摄像头等 。电池需要配备相对应的BMS治理系统 。电池的类型可以是铁锂电池、锂电池、铅炭电池及铅酸电池 。散热空调凭据仓里的温度进行实时调理 。监控摄像头可以远端监控仓里设备的运行状态 �？梢宰槌梢桓鲈冻痰目突Ф�，通过客户端或者app对仓里设备的运行状态、电池状态等进行监测和治理 。
二是设备仓，设备仓主要包括PCS和EMS控制柜 。PCS可控制充电和放电历程，进行交直流的变换，在无电网情况下可以直接为交流负荷供电 。EMS在储能系统的应用里面，功效和作用都比较重要 。在配电网方面，EMS主要通过跟智能电表的通讯，收罗电网实时功率的状态，并实时监测负载功率的变革 �？刂谱远⒌�，对电力系统状态进行评估 。
我们以1MW／1MWh储能集装箱系统为例，系统一般由储能电池系统、监控系统、电池治理单位、专用消防系统、专用空调、储能变流器及隔离变压器组成，并最终集成在一个40英尺集装箱内 。
其中电池系统主要由电芯串并联组成：首先十几组电芯通过串并联组成电池箱，然后电池箱通过串联组成电池组串并提升系统电压，最终将电池组串进行并联提升系统容量，并集成装置在电池柜内 。
监控系统主要实现对外通讯、网络数据监控和数据收罗、剖析和处理的功效，包管数据监控准确、电压电流采样精度高、数据同步率及�？孛钪葱兴俣瓤�；电池治理单位拥有高精度的单体电压检测与电流检测功效，包管电芯�？榈牡缪咕�，制止电池�？榧浔⒒妨�，影响系统运行效率 。
为了包管系统的宁静，储能集装箱内配置了专用的消防及空调系统，其中消防系统通过烟雾传感器、温度传感器、湿度传感器、应急灯等宁静设备感知火灾，并自动灭火；专用空调系统凭据外部情况温度，通过热治理战略控制空调冷热系统，包管集装箱内温度处于合适区间，延长电池使用寿命 。
储能变流器是将电池直流电转换为三相交流电的能量转换单位，其可运行于并网及离网模式 。并网模式下变流器凭据上层调理下发的功率指令与电网进行能量交互；离网模式下储能变流器可为厂区负荷提供电压频率支撑，并为部分可再生能源提供黑启动电源 。储能变流器出口与隔离变压器连接，使一次侧与二次侧的电气完全绝缘，最洪流平包管集装箱系统的宁静 。
移动式储能系统以其较为突出的灵活便捷性已广泛应用于电力系统输发配送等领域 。与古板牢固式储能电站相比，储能集装箱系统的�？榛杓平幽闪斯时曜蓟募跋涑叽�，允许远洋和公路运输，可以通过高架起重机进行吊装，可移动性强，不受地区限制 。另外储能集装箱系统可进行工厂化生产，直接在车间进行组装调试，大大节约了工程的施工和运维本钱，并实现事故隔离 。相信随着电池本体技术的不绝突破，移动式储能系统的能量密度将进一步提升，本钱也会大幅度下降，移动式储能系统的实际价值将不绝体现，应用规模也会不绝扩张，未来肯定会成为推进能源生产和消费革命的重要载体，是能源互联网中极具生长前景的技术和工业 。
另外，储能集装箱系统如何包管宁静？也是各人十分体贴的话题 。
一是，需要建立储能系统全生命周期治理体系，一个储能电站的寿命是10—15年，纵然同一批次的电池，在几年后也有可能泛起纷歧致性问题，储能系统有上万个电芯，电池老化后的纷歧致性问题更为严重，所以储能系统全生命周期治理体系的搭建，可以做到实时监测，免拆解定点定位，提前预警，将预防做在消防前 。
二是，引入专业的“第三方检测机构”，不绝完善储能电站宁静标准体系，如今，储能市场正以前所未有的速度增长，高速生长的背后，制定标准、规范市场正成为储能规�；さ囊�，权威、专业的第三方检测机构逐渐成为储能生长之路上的重要推动力 。目前，海内已经有不少企业提供专业的第三方检测效劳，好比，数字能源及储能宁静领域的“双独角兽”必一体育能源可以提供专业的第三方电池数据评估技术效劳，最洪流平确保用户集装箱式储能设备宁静 。

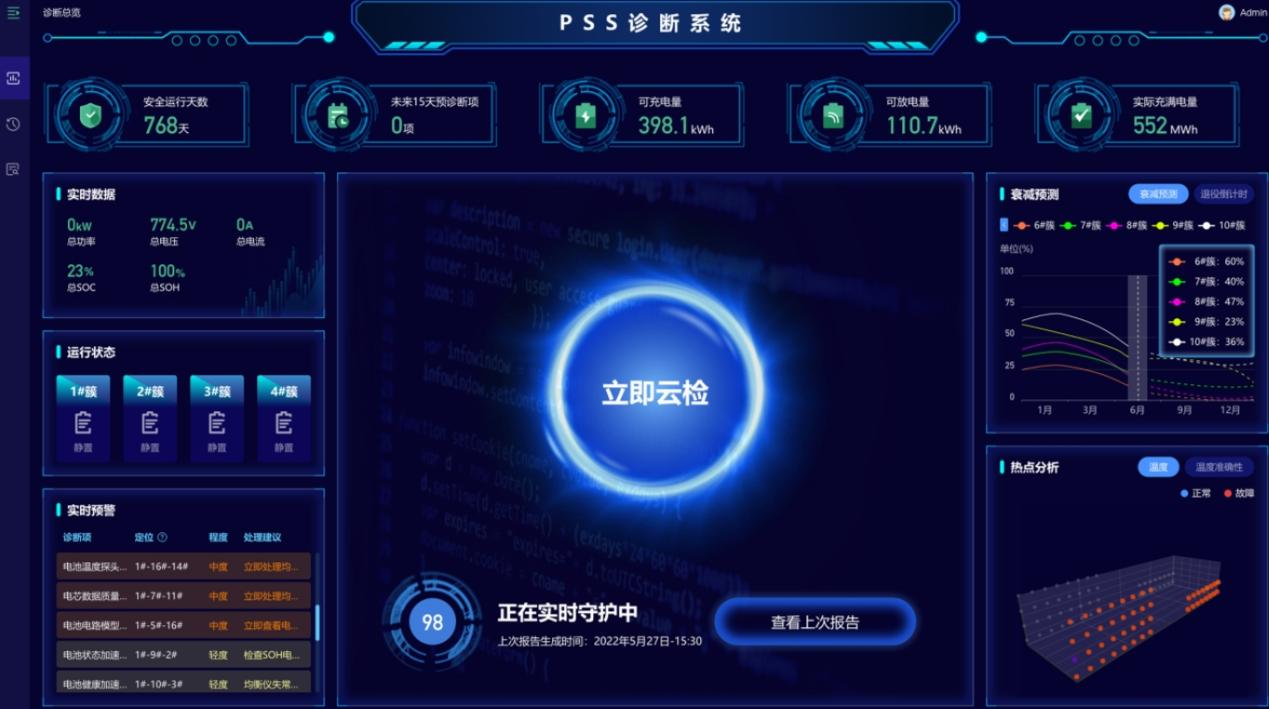

三是，为储能集装箱产品搭建宁静预警系统，必一体育能源自主研发海内首个商业化锂电池宁静故障预警平台——电池预诊断系统（PSS） �？达绯氐缁惴�，开发硬件求解器智能剖析电池运行状态，针对电池宁静进行深度“血液级”检测，提前诊断预警，将“预防做在消防前”，包管稳定运行；免拆解云诊断，在线对电池进行定点定位宁静检测，“零时间本钱”对锂电池进行“体检”，提供电池健康状态评估、电池状态校正、电池剩余寿命预测等效劳，为运维人员提出科学建议，从而更洪流平上包管锂电池全生命周期的宁静 。
近日，必一体育能源基于自己在电池预诊断系统方面的技术优势，宣布了专用于工商业的储能集装箱产品，该产品是首款搭载PSS系统的储能产品，真正做到软硬结合，云边一体，包管储能系统宁静 。
最后，针对差别类型的电池宁静事故隐患，需制定故障应急预案和消防处理步伐，做到检测到预警信息，第一时间处理，避免宁静事故的爆发，尽全力包管人员的生命工业宁静 。
